Компания «РУБЕЖ» представляет обновлённую линейку модулей автоматики дымоудаления со встроенным изолятором короткого замыкания (ИКЗ) и двумя вводами питания – МДУ-230-ИКЗ-R3 и МДУ-24-ИКЗ-R3. Устройства работают в адресной системе RUBEZH R3. С новыми модулями строить проекты в соответствии с актуальными нормативными требованиями – СП 484.1311500 изм. №1 и СП 6.13130.2026 – теперь проще и дешевле. Дополнительные преимущества: экономия адресного пространства, экономия тока потребления, повышенная надёжность и устойчивость устройства.
МДУ-230-ИКЗ-R3 – для управления приводами клапанов с питанием 230 В переменного тока. Уже доступен для заказа.
МДУ-24-ИКЗ-R3 – для управления приводами клапанов с питанием 24 В постоянного тока. Скоро в продаже.
Что изменилось: встроенный ИКЗ и два ввода питания
Главное отличие новых модулей от предыдущего поколения (МДУ-1С-R3) – встроенный изолятор короткого замыкания. Изменения введены для повышения отказоустойчивости системы противодымной вентиляции и соблюдения п. 5.3 СП 484.1311500 изм. №1 о единичной неисправности линий связи и электропитания. Изолятор защищает вход и выход АЛС от КЗ с любой стороны, оставляя его на связи с прибором, при этом:
- не занимает дополнительный адрес – адресное пространство сохранено;
- не потребляет дополнительный ток – потребление в дежурном режиме от АЛС осталось на прежнем уровне (не более 0,6 мА).
Второе ключевое изменение – два независимых ввода питания у каждого модуля. Это требование п. 5.2 СП 6.13130.2026 об организации питания электроприёмников 1-й категории, необходимое для оборудования управления СВПВ, СППВ и АУП. Модули обеспечивают встроенное автоматическое переключение с основного питания на резервное и защиту предохранителями для каждого ввода. При этом имеется возможность подключения одного ввода питания для проектов, выполненных в соответствии с предыдущей версией нормативных требований.
Экономика: выгоднее, чем «старые» модули с отдельными ИКЗ
Для соответствия нормативным требованиям в части защиты зоны противопожарной защиты от внешних воздействий вместе с МДУ-1С-R3 требуется дополнительно устанавливать изоляторы короткого замыкания. При этом по количеству вводов питания такое решение всё равно не соответствует нормативным требованиям.
Новые модули МДУ-230(24)-ИКЗ-R3 заменяют связку МДУ-1С-R3 + 2×ИЗ-1-R3. Реальная разница в цене с учётом монтажа и пусконаладочных работ (ПНР) либо совсем нивелируется, либо отличается в пользу новых устройств. И чем больше в проекте МДУ, тем заметнее разница в пользу новых устройств в совокупной стоимости оснащения (МДУ + ИКЗ + монтаж + ПНР). Даже в проектах, где старые модули вообще не защищены изоляторами (что не соответствует требованиям даже устаревших норм), новые модули оказываются выгоднее: не требуется нести затраты на монтаж и ПНР дополнительных устройств.

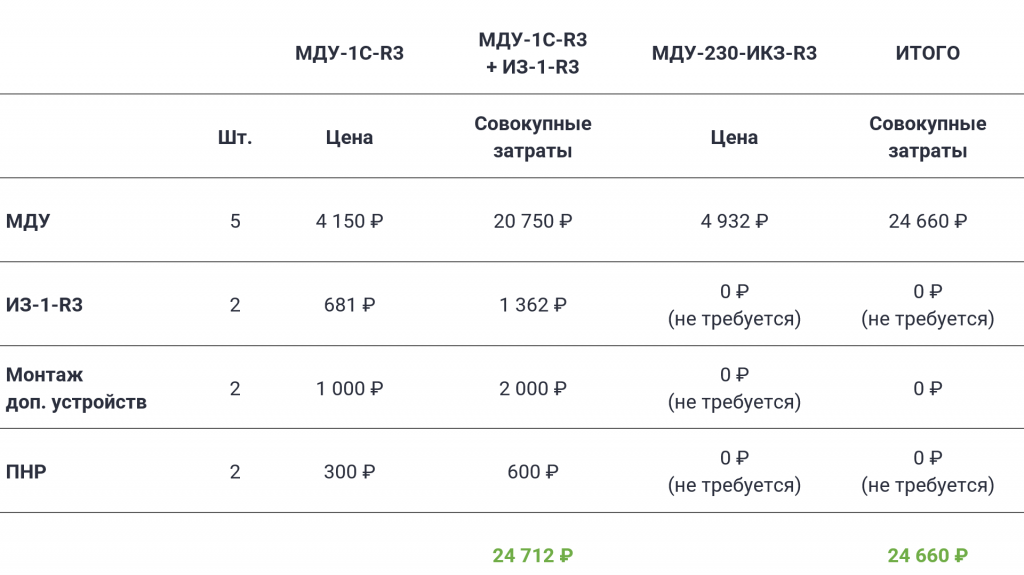

Пример расчёта* для проекта на 5 модулей МДУ
* Указаны розничные цены. Стоимость монтажных и пусконаладочных работ может меняться в зависимости от типа объекта и региона РФ.
Дополнительные улучшения
Помимо изменений, продиктованных новыми нормами, в модулях МДУ-230-ИКЗ-R3 и МДУ-24-ИКЗ-R3 реализован ряд дополнительных улучшений для упрощения монтажа и повышения надёжности:
- Встроенные предохранители для защиты от перегрузки – для каждой линии питания 230В предусмотрена отдельная защита. Это повышает безопасность и упрощает диагностику при нештатных ситуациях.
- Телеметрия внутренних компонентов – модуль передаёт данные о состоянии своих внутренних узлов, что обеспечивает расширенную диагностику и повышает надёжность всей системы. В сочетании с контролем входного напряжения основного и резервного источников питания, а также температуры электронных компонентов платы это позволяет своевременно выявлять отклонения в работе. Кроме того, улучшенная развязка устраняет влияние цепей питания устройства на цепи передачи информации и обеспечивает устойчивость к помехам и электромагнитным наводкам.
- Улучшенные клеммы подключения привода и ввода питания – крупные, с качественным прижимом, что упрощает монтаж и снижает риск плохого контакта.
- Защита от поражения электрическим током – конструкция модулей обеспечивает дополнительную безопасность при проведении монтажных и сервисных работ.
Функциональные возможности
Оба модуля предназначены для управления тремя основными типами приводов:
- реверсивный электромеханический привод;
- электромеханический привод с возвратной пружиной;
- электромагнитный привод с ручным возвратом заслонки в нормальное положение.
Управление осуществляется через встроенное реле. Номинальное напряжение коммутации – 230 В AC или 24 В DC соответственно, коммутируемый ток – до 2 А. Монтаж устройств возможен на DIN-рейку с помощью специальной крепёжной планки, входящей в комплект поставки.
Резюме
- Полное соответствие нормативным требованиям.
- Снижение затрат на сопутствующие работы – монтаж и ПНР.
- Экономия адресного пространства АЛС – изолятор не занимает дополнительный адрес.
- Экономия тока потребления АЛС – потребление сохранено на прежнем уровне.
- Повышенная надежность за счет встроенных предохранителей, телеметрии внутренних компонентов и улучшенной развязки сигнальных и питающих цепей.
