Назначение

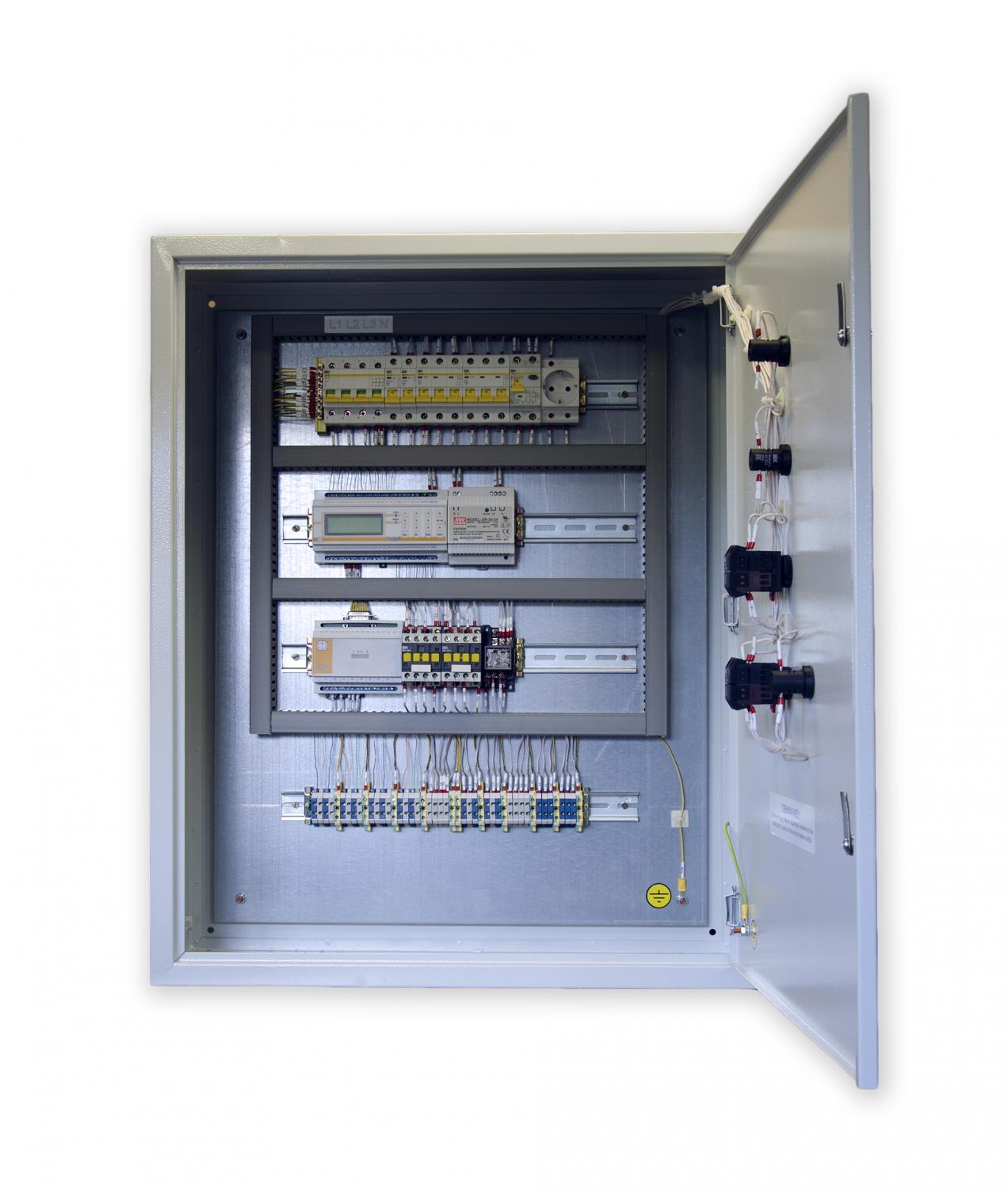

Шкаф представляет собой собранную в единый корпус систему автоматики и управления одним контуром отопления на базе контроллера управления узлами регулирования индивидуального теплового пункта БиКуб-РТ04 и модуля реле БиКуб-МР01.
Шкаф предназначен для совместной работы с трехфазными циркуляционными насосами с мокрым ротором мощностью до 0,85 кВт, марки WILO, или иными оснащенными беспотенциальными контактами неисправности (SSM).

Основные функции:

• Измерение температур теплоносителя, наружного и внутреннего воздуха.
• Управление приводами клапанов выходными сигналами дискретного вида.
• Управление включением смесительных насосов с функцией автоматического включения резерва.
• Контроль работы смесительных насосов.
• Передачу данных на центральный диспетчерский пункт и управление с диспетчерского пункта режимами работы узлов регулирования.
• Возможности и особенности:
• Несколько стратегий управления и регулирования:
• График зависимости температуры в подающем трубопроводе от уличной температуры;
• График зависимости температуры в обратном трубопроводе от уличной температуры;
• График зависимости разницы температур между подающим и обратным трубопроводами от уличной температуры.

Основные входные данные для управления:

• Температура наружного воздуха;
• Температура в трубопроводах контура (прямом , обратном, ГВС);
• Усредненная температура в отапливаемых помещениях;
• Датчик работы смесительных насосов.
